Outil de montage rapide BOXSOK

Résumé

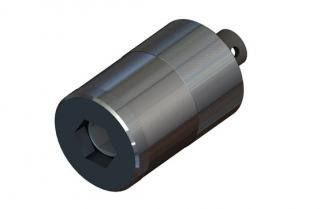

L’outil de montage BOXSOK (brevet déposé) est un formidable outil de montage rapide spécialement conçu pour la fixation BOXBOLT. BOXSOK maintient le collier de la coquille d’expansion, de manière à l’empêcher de tourner tout en permettant au mécanisme d’entraînement interne de serrer le boulon. La partie interne du boulon tire le cône vers l’intérieur du corps fendu du corps, en écartant les lamelles de la coquille d’expansion. Le BOXSOK élimine la nécessité d’utiliser deux outils pour mettre en place le BOXBOLT, ce qui accélère considérablement le processus d’installation et le risque d’accident. Le BOXSOK existe dans tous les diamètres de BOXBOLT.

Spécifications techniques

Étape 1: Percer les profils à fixer en respectant le diamètre et l’écartement des trous. Ebarber les trous. Alignez les trous. Insérez le BOXBOLT à travers les deux pièces d’acier et vérifier que le collier repose à plat sur le profil et ne présente pas de jeux.

Étape 2: Maintenez le collier en position à l’aide d’une clé plate adéquate. Munissez-vous d’une clé à chocs ou un cliquet pour serrer le boulon. Serrer le BOXBOLT au couple spécifié. Conseil: Il est recommandé d’utiliser le BOXSOK pour le montage.

Étape 3: Retirez la clé plate ouverte, et assurez-vous que le boulon est bien serré au couple conseillé.
