Composants BEAMCLAMP type BY & BYP
- Allez à :
- Photos/Dessins
- FAQs des produits
- Spécs techniques
Résumé

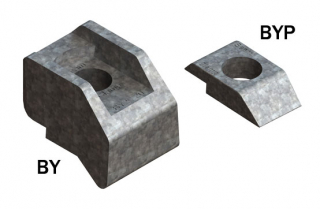

Le type BY est conçu pour des applications en glissement où lorsque la charge en traction excèdent la capacité des produits BEAMCLAMP standard. Il dispose d'un évidemment afin d’empêcher la tête du boulon de tourner lors de l'installation. La rondelle BYP type peut être utilisée pour remplir la cavité afin de fournir une surface plane pour une rondelle et un écrou. Le talon du type BY permet une utilisation avec des trous oblongs pour une plus grande diversité dans les applications.
Le type BY peut être utilisé dans une variété d'applications et notre équipe de conception se fera un plaisir de configurer une connexion spécifique à vos besoins.
- Galvanisé à chaud EN ISO 1461
- Fabriqué en fonte nodulaire suivantela norme EN 1563
FAQs des produits
Pourquoi le crapaud BY support des charges de friction si élevées?
Réponse : Le crapaud BY a des sections beaucoup plus grandes que nos crapauds standards qui lui permettent d'être resserrée à des couples de serrage beaucoup plus élevés. Ceci augmente considérablement la force de serrage sur l'acier et augmente donc la capacité de glissement frictionnel. Le type BY peut être utilisé avec des boulons de classe 8.8 ou 10.9 et pour encore augmenter la capacité de frottement des boulons A490 peuvent être utilisés avec un couple de serrage plus élevé.
Quel est le l’application du type BYP?
Réponse : Le type BYP est utilisé pour remplir l’évidemment du type BY et de le convertir en un crapaud à haut plat. 2 crapauds BY peuvent donc être utilisés ensemble et une seule clé suffit pour serrer la connexion.
Quelle est le mode de la rupture limite?
Réponse : Le mode de rupture limite est lorsque la connexion s’est déplacée d’1 mm à partir de sa position d'origine. Le coefficient de sécurité de 2 pour 1 est ensuite appliqué à cette charge, par conséquent, la charge d'essai que nous publions est à la moitié de celle du point où la connexion se déplace de 1 mm.
Peut-on utiliser des cales d’épaisseur avec le type BY ?
Réponse : Oui, nos cales d’épaisseur BF3, BF4 et BH2 sont conçus pour être utilisés avec le type BY. Un tableau de calcul est disponible sur notre section Ressources sous "Prescrire BeamClamp », qui montre quelles longueurs talon et cales d’épaisseur sont nécessaires.
