Résumé

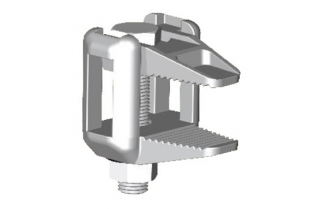

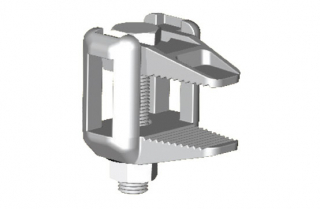

Le modèle BL est utilisé pour se fixer directement sur la structure métallique, sans qu'il y ait besoin de plaque de montage. Les applications courantes du produit consistent à fixer deux profilés en acier de la même largeur positionnées en parallèle, où à serrer les deux bords de récipients sous pression. Il peut également être utilisé avec des clips et des consoles situés sous l'écrou et la rondelle, afin de fixer des conduits ou même des tuyauteries. Ce crapaud est testé pour résister aux charges de tension et aux charges latérales, voir le tableau de données ci-dessous. Le modèle BL est spécifiquement conçu pour maintenir la tête d'un boulon ou d'un écrou, ce qui signifie qu'il peut toujours être mis en place à l'aide d'une seule clé. Le boulon central peut être remplacé par d'autres éléments filetés, comme une tige filetée, un boulon à oeil, ou un boulon en J, afin de fournir un élément de suspension.
- Ne nécessite qu'un seul outil pour sa mise en place
- Galvanisé à chaud EN ISO 1461
- Compatible avec une grande plage d'épaisseurs
- Compatible avec des clips/consoles
- Testé pour résister aux charges de tension etaux charges latérales
FAQs des produits
Quelles sont les applications les plus courantes du crapaud BL?
Réponse : Le crapaud BL est utilisé pour fixer deux profilés en acier de la même largeur ensemble sans plaque de montage. Il est utilisé pour la fixation des accessoires temporaires et peut être utilisé pour suspendre la tuyauterie des bâtiments.
Est-ce le type BL est disponibles avec ou sans le boulon?
Réponse : Oui. Le crapaud BL peut être acheté comme un élément assemblé, y compris une vis, écrous et rondelles ou avec les deux éléments de serrage séparément. L’assemblage est utilisé pour serrer de l’acier directement ou avec un support sous l’écrou et l’option de deux pièces est souvent utilisée avec une tige filetée pour réaliser un support pour tuyauteries ou d’autres services de construction.
Quelle est la portée de l’épaisseur de serrage du type BL?
Réponse : La conception du type BL lui permet de serrer à presque n'importe quelle épaisseur d’acier, jusqu’à un maximum donné dans la colonne D dans le tableau technique.
Est-ce que le BL est testé pour un arrachement vers l'arrière?
Réponse : Oui. Le crapaud BL a été testé pour une charge à l’arrachement vers l’arrière comme il est parfois utilisé avec des supports qui se connectent à des supports qui appliqueraient ce type de charge. Il est également testé à la traction dans le centre du boulon / tige filetée et au niveau du nez pour simuler le serrage de deux côtés d'une connexion.
